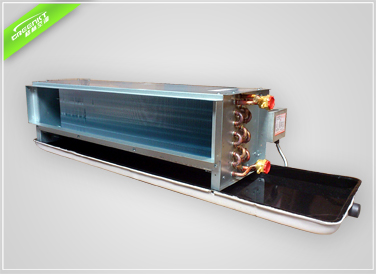

格林臥式暗裝風機盤管具有外形美、效率高、噪音低、壽命長等特點。結構緊湊的薄型設計，不影響吊頂。靜音設計，運行更寧?kù)o。特殊的結構設計，可以通過回風口卸下電機及葉輪進行維修和換季時可對盤管清洗保養。有四管制機型可供選擇�；仫L(fēng)箱可根據要求留新風口。
酒店、賓館、公寓、餐廳、辦公大樓、購物商場、影劇院、體育館、廠房及醫院等場所
外型美
采用寶鋼產熱鍍鋅板，具有高強度、零鋅花、表面不易氧化、刀口不易生銹、防腐蝕性強之特點。積水盤一次性整體沖壓加工成型，無焊縫、無焊點，整體外形美觀大方。水盤板材雙面均經過酸洗磷化處理，再經靜電噴涂，耐腐蝕、不易漏水。外表覆有阻燃型優質保溫材料，可避免表面結露。
----------------------------------------------------------------------------------------------------------------------------
效率高
無縫紫銅管串波紋鋁翅片，高質量的液壓或機械脹管，確保肋片與銅管緊密結合，發揮換熱效果。機組承壓1.6Mpa，試驗壓力2.4Mpa，絕無滲漏之慮。
----------------------------------------------------------------------------------------------------------------------------
噪音低
特選以追求流體力學理想境界的整體成型熱鍍鋅多葉片風機心臟部件，經嚴格的動、靜平衡檢測，具有效率高、功率小、運行平穩、噪音低、同時采用高效吸音保溫材料，使機組噪音比國家標準低1-3dB(A)。
----------------------------------------------------------------------------------------------------------------------------
壽命長
采用自主知識產權電機，電機軸經調質與硬鉻特殊處理永不變形，高精度進口NSK軸承，無需補給潤滑油，電機配備過熱保護裝置，溫升低、故障少、無特殊情況不會燒壞電機。
◆ 結構緊湊的薄型設計，厚度僅為230mm，不會影響您的吊頂高度（超薄型厚度為190mm）
◆ 靜音設計，運行更寧?kù)o
◆ 特殊的結構設計，可以通過回風口卸下電機及葉輪進行維修和換季時可對盤管清洗保養
◆ 帶余壓型機組可供選用WAP系列
◆ 有四管制機型可供選擇
◆ 回風箱可根據要求留新風口
◆ 冷凝水盤可根據要求加長，保證閥門在水盤之內
◆ 冷凝水盤可根據要求采用不銹鋼材料
◆ 公司多項技術獲得國家專利，2009年被中國質量萬里行市場調查中心評為“重質量、講誠信、樹品牌全國產品質量穩定合格知名品牌”，2012年七月被評為“質量服務誠信承諾示范單位”。
◆ 格林駐湖南辦事處！
◆ 數千臺庫存！即訂即發！
◆ 市內免費送貨，市外免費辦理發貨手續！
如果您對以上產品感興趣或有任何疑問，請點擊網頁右側的在線客服，或致電0731-87633333，凱和專家24小時恭候您。
| 型號 | 國際（FP） | 34 | 51 | 68 | 85 | 102 | 136 | 170 | 204 | 238 | |
| 英制（FC） | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1400 | ||
| 風量 | 高 | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
| 中 | 255 | 383 | 510 | 638 | 765 | 1020 | 1275 | 1530 | 1785 | ||
| 低 | 170 | 255 | 340 | 425 | 510 | 680 | 850 | 1020 | 1190 | ||
| 供冷量 | 高 | 1800 | 2700 | 3600 | 4500 | 5400 | 7200 | 9000 | 10800 | 12600 | |
| 中 | 1620 | 2440 | 3290 | 4120 | 4850 | 6550 | 8190 | 9730 | 11580 | ||
| 低 | 1310 | 2010 | 2650 | 3320 | 3900 | 5300 | 6610 | 7860 | 9350 | ||
| 供熱量 | 高 | 2700 | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | 18900 | |
| 中 | 2350 | 3520 | 4530 | 6040 | 6850 | 9260 | 11740 | 14140 | 16360 | ||
| 低 | 1620 | 2470 | 3130 | 4170 | 4740 | 6500 | 8180 | 9710 | 11290 | ||
| 冷水供回水溫度 | 7oC-12oC | ||||||||||
| 熱水供水溫度 | 60oC | ||||||||||
| 電源 | AC220V/50Hz | ||||||||||
| 換熱器 | 型式 | 銅管串鋁片 | |||||||||
| 三排供水量Kg/h | 324 | 482 | 655 | 814 | 936 | 1278 | 1602 | 1915 | 2178 | ||
| 水阻力 | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | ||
| 工作壓力 | ≤1.6MPa | ||||||||||
| 低靜壓機組 | 輸入功率W | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | |
| 電機功率W | 12 | 16 | 20 | 26 | 30 | 20×2 | 25×2 | 30×2 | 40×2 | ||
| 高靜壓機組 | 靜壓 | 輸入功率W | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 |
| 電機功率W | 16 | 20 | 25 | 30 | 40 | 25×2 | 30×2 | 40×2 | 50×2 | ||
| 靜壓 | 輸入功率W | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | |
| 電機功率W | 20 | 25 | 30 | 40 | 50 | 30×2 | 40×2 | 50×2 | 60×2 | ||
| 風機臺數 | 1 | 2 | 2 | 2 | 2 | 3 | 4 | 4 | 4 | ||
| 噪聲值 | 低靜壓機組 | ≤37 | ≤39 | ≤41 | ≤43 | ≤45 | ≤46 | ≤48 | ≤50 | ≤52 | |
| 高靜壓30Pa | ≤40 | ≤42 | ≤44 | ≤46 | ≤47 | ≤48 | ≤50 | ≤52 | ≤54 | ||
| 高靜壓50Pa | ≤42 | ≤44 | ≤46 | ≤47 | ≤49 | ≤50 | ≤52 | ≤54 | ≤56 | ||

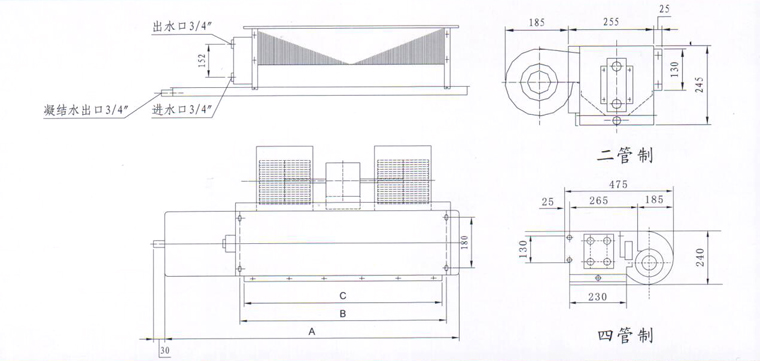

| 接管規格 | 進出水管 | ZG3/4"內螺紋 | |||||||||
| 冷凝水管 | ZG3/4"外螺紋 | ||||||||||
注：表中數據位《風機盤管機組》（GB/T19232-2003）國家標準規定的試驗工況下的測定值：
1、供冷工況參數：進風干球溫度DB=27oC，濕球溫度WB=19.5oC；
冷水進水溫度7oC，出水溫度12oC。
供熱工況參數：進口空氣干球溫度DB=21oC，進水溫度60oC。
2、噪聲測定：在消聲室，距機組前方、上下各1米位置所測值。
3、高靜壓機組是指臥式暗裝機組，機組出口靜壓為30Pa或50Pa,立式暗裝機組標準配置機外靜壓為12Pa。
4、水阻力是指額定流量的水阻力，輸入功率是指高檔風量時的輸入功率。
選擇機組時，是把設計顯熱負荷與機組選熱負荷匹配，在大多情況下，盤管有足夠的潛熱容量，可以滿足設計要求。
臥式暗裝、臥式明裝風機盤管盤管機組選用示例：
◆ 以機組只需滿足平常制冷負荷需求，不考慮非�；蚋叻遑�(fù)荷為前提來選型
----------------------------------------------------------------------------------------------------------------------------
選擇機組在高速檔時的供冷量為選型參數。
已知：
室內顯熱制冷負荷 3180W 室內全熱制冷負荷 4090W，
進風溫度干球溫度 DB=27℃ 濕球溫度 WB=19.5℃，
風量 700m3/h 進口水溫 7℃ 。
確定機組規格、水量及壓降
在進風溫度27℃/DB，19.5℃/WB及進水溫度7℃，由規格表所得到的冷量應等于或大于所需值，讀出全熱制冷量為4500W的機型為FP-85，查性能參數得機組的顯熱制冷量為3403W，水量為13.2L/min，水阻力為18kpa，其他轉速下的冷量由“風量比—供冷、供熱能力比”曲線查。
◆ 以機組必須滿足非�；蚋叻遑�(fù)荷來選型
----------------------------------------------------------------------------------------------------------------------------
用風機盤管中速或低速擋的供冷量為選型參數來滿足平常制冷負荷需求，在非常時期或高峰負荷時，使用高速檔，以滿足負荷需求。
已知：
室內顯熱制冷負荷 2000w 室內全熱制冷負荷 2900w
進風干球溫度 DB=27℃ 濕球溫度 WB=19.5℃
風量 480m3h 進口水溫 7℃ 。
確定機組規格、水量及壓降
按標準規格表，查得中速擋符合風量要求的機型為FP-68，其風量為495m3/h，F(xiàn)P-68高速檔的風量為680m3/h，水量為10.8L/min ，制冷顯熱QS1=2750W ，制冷全熱QT1=3600W，
風量百分比為：495/680=0.73
由“風量比—供冷、供熱能力比”曲線查得：
制冷全熱能力比為：制冷全熱QT2=QT1×0.82=2952w，
制冷顯熱QS2=QS1×0.75=2062w。
綜上計算可得，所選用的機型能滿足制冷能力能滿足負荷要求，其水側阻力損失為16kpa
◆ 供熱選型
----------------------------------------------------------------------------------------------------------------------------
通常按供冷選用的機組，在進水溫度為60℃，水流量與供冷相同時，供熱能力足能滿足要求。
已知：
室內熱負荷 7000w 進風干球溫度 DB=21℃，
按供冷負荷選用的機型為FP-85
水量為 13.2L/min 風量 850m3/h
在進口水溫為60℃時，供熱量為7000w，滿足熱符合要求。
